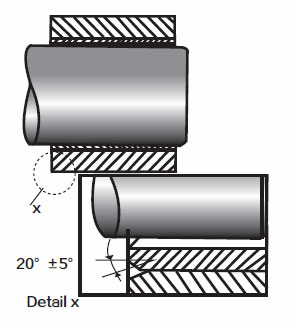

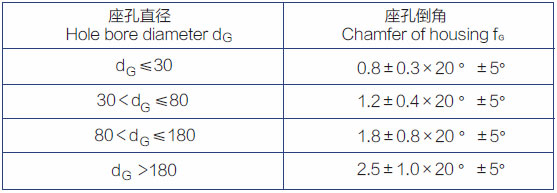

※直套
座孔被倒角fGx20o±5o，使襯套壓入座孔變的更加容易。

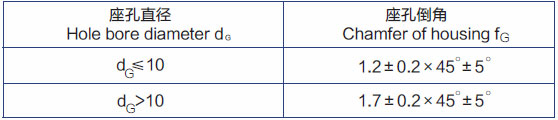

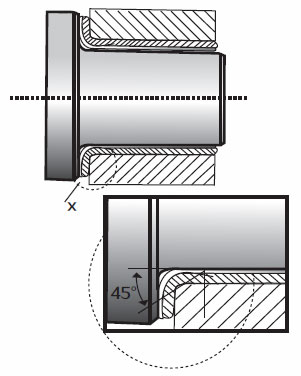

※翻邊套
關于翻邊套，從翻邊套口到軸向轉換組件必須考慮半徑的轉變，切面要有—個足夠大的倒角。以防翻邊套口聚集污垢后仍然可以支持軸向載荷部件的邊緣。
※滑動軸承與座孔的裝配
滑動軸承與座孔裝配時，要保i 正軸承在座孔內不發生轉動和軸向移動，又要使軸承外表面和座孔充分接觸，—般應保證接觸面大于85%，有利于承受載荷和傳導摩擦熱，采用較輕級的過盈配合，既要保證使用時，軸承不會在座孔內發生相對移動，又不會使軸承外徑過盈量過大致使軸承內孔變形過大為有利于裝配，軸承內外表面應涂以少量油或油脂．再將軸承均勻壓入。

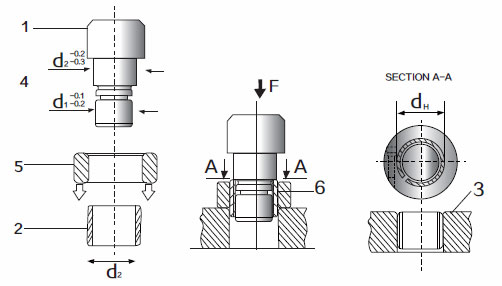

d≥55mm
1. 芯軸
2. 軸承
3. 座孔
4. 檔邊尺寸
5. 輔助套
6.O型圈
